方案背景

随着5G、物联网、云计算等新兴技术的快速发展，传统的城域网架构已经无法满足大架构，实现多业务综合承载。新型城域网将承载原有基础业务外还将承载融合政企专网业务、无线、车联网、物联网等功能，同时具备自我保护、高效、可靠的网络平台。通过引入先进的技术和架构，新型城域网不仅能够满足当前的业务需求，还考虑为5G带来的各类新兴业务提供强大的承载能力。

方案简述

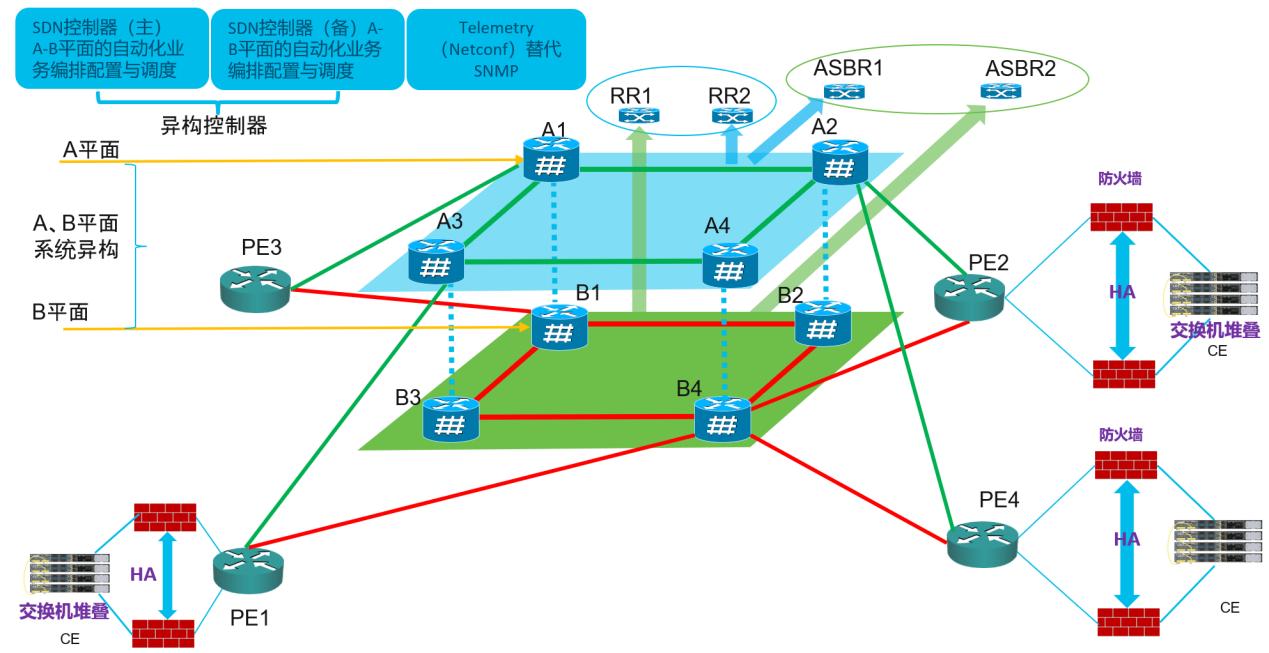

双平面核心架构

新型城域网核心双平面架构

新型城域网核心采用双平面核心架构，确保100%的安全可靠性。各类政企业务节点PE设备直接双挂两个核心层，还将支持移动5G专网等业务的综合承载。通过引入Segment Routing（SR）技术，提升流量疏导能力，实现传输级别的倒换速度，减少传输平台投入。

• 双平面设计：A平面和B平面分别由不同品牌的核心路由器组成，确保异构性和高可靠性。PE节点双上联A、B平面，确保任意平面故障时业务不中断。
• SR技术应用：SR技术通过源路由的方式简化了网络协议，提升了流量调度的灵活性。SR的快速保护倒换机制可以在50ms内完成故障切换，确保业务连续性。
• 案例：在某运营商的试点项目中，双平面核心架构成功实现了99.999%的网络可靠性，业务中断时间从原来的分钟级降低到毫秒级（切换无感知）。

汇聚接入层设计

汇聚接入层采用高性能、高密度的小型全业务融合路由器，确保网络的高效接入和扩展能力。通过SDN控制器自动化下发业务配置，简化运维压力，提升运维效率。

• 全业务融合路由器：支持10G-100G-200G-400G平台，满足未来大带宽业务的需求。
• SDN控制器：通过Telemetry和YANG模型实现精细化、可视化的运维管理，自动化下发业务配置，减少人工干预。
• 案例：在某城市的城域网升级项目中，汇聚接入层的自动化配置使业务开通时间从原来的数小时缩短到几分钟，运维效率提升了70%。

优势特点

• 企业专线一键开通业务：通过本地数据中心的集中部署，将传统的分布式网络部署改造为面向业务的统一智慧部署，网络业务开通时间从2-3小时缩短至秒级。用户可通过自服务门户按需调整网络速率和带宽，实现即时开通、弹性带宽和自助服务。
• 企业智能网关业务：企业智能网关为政企客户提供灵活的自组网、分支机构互联和云平台无缝对接服务。通过可视化管理、应用和大数据分析，帮助企业实现流量的按需调度和精细化管控。

客户痛点与挑战

• 互通协议复杂：在SDN方面各厂家老产品互不标准，兼容性差，业务开通速度慢，难以实现端到端SDN。传统网络架构中，不同系统之间的互通协议复杂，业务开通停留在OSFP\ISIS\MPLS VPN协议，需要手动配置，配置复杂，耗时较长。
• 维护复杂：传统网络架构难以满足自动化运维的需求。随着网络规模的扩大，手动运维的成本和风险显著增加，如做MPLS-TE难度和运维压力巨大。
• 扩展性差：线性扩展，无法快速响应业务需求的变化。

客户收益

新型城域网架构通过双平面核心、汇聚接入层设计和SDN控制器的引入，解决了传统城域网的诸多痛点，实现了多业务的高效承载和自动化运维。未来，随着SR、EVPN等技术的广泛应用，城域网将进一步向智能化、自动化方向发展，为5G、物联网等新兴业务提供强大的承载能力。
